Circuitos de Sirena: El Corazón Sonoro de la Alarma

En el vasto universo de los sistemas de seguridad, pocos elementos son tan inmediatamente reconocibles y efectivos como el sonido de una sirena. Más allá de su estruendo característico, detrás de cada alerta sonora se esconde una pieza fundamental de la ingeniería electrónica: el circuito de sirena. Este componente, a menudo subestimado, es el encargado de transformar una señal de detección en un aviso audible y contundente, capaz de disuadir intrusos, alertar a los ocupantes de un espacio o incluso a la vecindad. Desde sistemas de alarma domésticos hasta sofisticados dispositivos de seguridad para vehículos, la sirena electrónica es el corazón audible que garantiza la respuesta inmediata ante cualquier eventualidad.

Acompáñenos en este recorrido por los principios, componentes y aplicaciones de los circuitos de sirena, desvelando cómo esta maravilla tecnológica se convierte en un guardián silencioso hasta el momento en que su potente voz se hace indispensable.

¿Qué es un Circuito de Sirena Electrónica?

Un circuito de sirena electrónica es un dispositivo diseñado para generar un sonido fuerte y distintivo, utilizado principalmente en sistemas de alarma. Su función primordial es convertir una señal eléctrica de bajo nivel, proveniente de un sensor o una unidad de control, en una onda sonora de alta intensidad que capte la atención de forma inmediata. A diferencia de las sirenas mecánicas tradicionales, las versiones electrónicas ofrecen una mayor versatilidad en cuanto a la modulación del tono, la intensidad y la capacidad de integrar diversas secuencias de sonido.

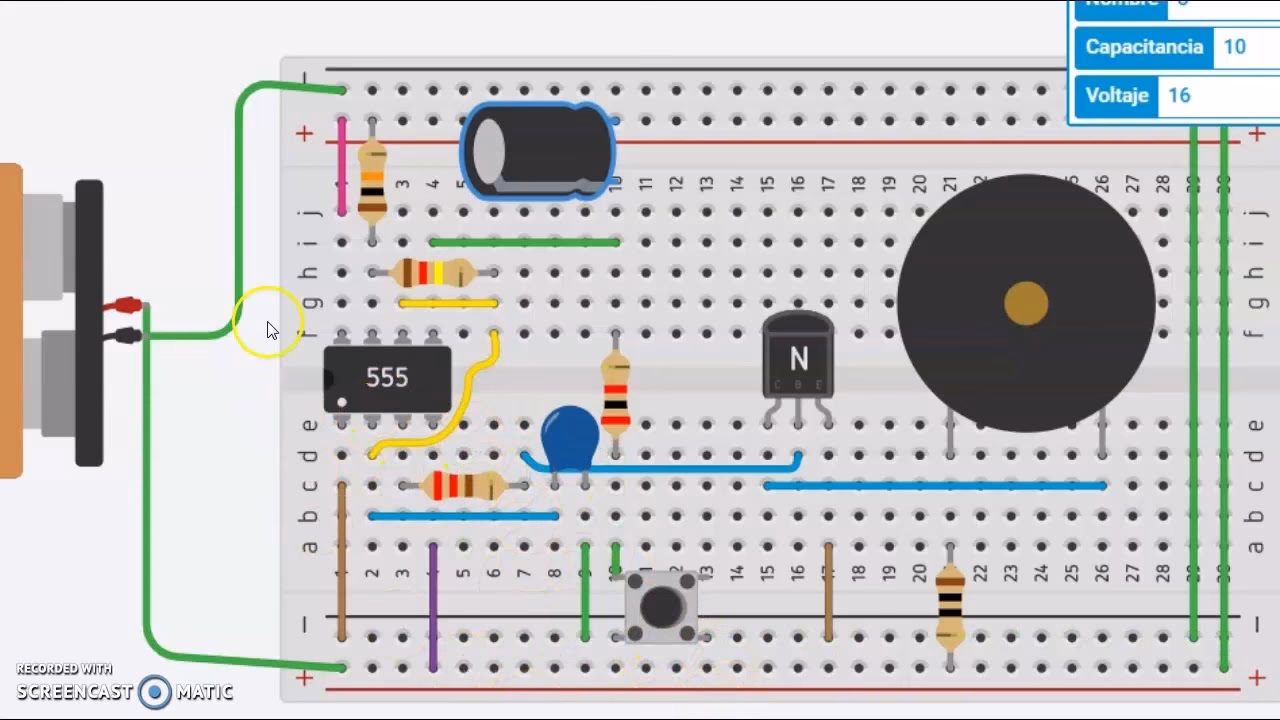

En esencia, un circuito de sirena se compone de varias etapas interconectadas. La primera es un oscilador, que genera la frecuencia base del sonido. Esta frecuencia puede ser fija o variable para producir tonos modulados. La señal generada por el oscilador es luego amplificada por una etapa de potencia, que le confiere la fuerza necesaria para excitar un transductor acústico, comúnmente un parlante o un buzzer piezoeléctrico. La capacidad de estos circuitos para producir sonidos de gran volumen los hace indispensables en aplicaciones de seguridad, donde la disuasión y la alerta son críticas.

Componentes Clave de un Circuito de Sirena

Para comprender cómo funciona un circuito de sirena, es fundamental conocer los componentes electrónicos que lo conforman. Aunque existen diversas configuraciones, los elementos básicos suelen ser los mismos:

• Circuitos Integrados (CI) Osciladores: Componentes como el popular 555 o el 4093B (compuertas NAND disparadoras) son ampliamente utilizados para generar las señales de audio y modulación. El 555 es conocido por su versatilidad como temporizador y oscilador, mientras que el 4093B permite construir múltiples osciladores con pocas compuertas, ofreciendo flexibilidad en la creación de tonos complejos y modulados.
• Transistores de Potencia (FET o Darlington): Son esenciales para amplificar la señal de audio a un nivel capaz de mover el cono de un parlante. Los FET de potencia (como el IRF640 o el SPM640) son especialmente valorados por su alta eficiencia y capacidad de conducir corrientes elevadas con bajas pérdidas. Los transistores Darlington (como el TIP110 o TIP120) son otra opción que ofrece una alta ganancia de corriente.
• Transductor Acústico (Parlante o Buzzer): Es el componente que convierte la energía eléctrica amplificada en sonido. Para sirenas potentes, se recomienda un parlante con buena capacidad de manejo de potencia (10W o más) y un alto rendimiento acústico, preferiblemente con cono de mylar para mayor durabilidad y resistencia al ambiente. Los buzzers piezoeléctricos son adecuados para menor potencia o sonidos intermitentes.
• Resistores y Capacitores: Estos componentes pasivos son cruciales para establecer las frecuencias de oscilación, los tiempos de modulación y el filtrado de señales, permitiendo ajustar el tono y las características del sonido emitido. Los trimpots o potenciómetros se utilizan para realizar estos ajustes de manera fina.
• Diodos y Reguladores de Tensión: Aseguran la polarización correcta de los componentes y, en algunos casos, estabilizan la tensión de alimentación para un funcionamiento óptimo, especialmente en sistemas que operan con baterías.

Tipos de Circuitos de Sirena Presentados

El texto de referencia nos proporciona dos ejemplos concretos de circuitos de sirena, cada uno con características y propósitos ligeramente diferentes, pero ambos orientados a ofrecer una alerta sonora potente y eficaz.

Sirena de Alta Potencia (Modelo Sugerido en la Figura 14)

Este circuito está diseñado para producir un “tono modulado en frecuencia de gran intensidad” utilizando una configuración común de circuitos integrados 555 y un FET de potencia en la salida. La modulación del tono se logra mediante la interacción de varios componentes, lo que resulta en un sonido dinámico y penetrante.

Las características principales de este diseño incluyen:

• Componentes Clave: Utiliza dos circuitos integrados 555 (CI1, CI2) para la generación y modulación del tono, y un FET de potencia (SPM640 o equivalente) como etapa de salida.
• Generación de Tono: Los osciladores basados en los 555 generan las frecuencias que, al combinarse, producen el sonido característico de la sirena.
• Amplificación: El FET de potencia es fundamental para entregar la corriente necesaria al parlante, asegurando una buena potencia de salida. Es crucial montarlo en un buen disipador de calor para evitar sobrecalentamientos.
• Ajustes: Permite modificar la modulación del sonido ajustando R1 y R2, y el tono emitido con R4 y R5.
• Habilitación: Se habilita a través del punto X (hab), que corresponde al pin 4 de cada CI, lo que facilita su integración en sistemas de alarma externos.

Sirena con Habilitación Lógica (Modelo Sugerido en la Figura 36)

Esta sirena se destaca por su capacidad de ser controlada directamente por lógica CMOS, eliminando la necesidad de relés adicionales para su activación. Esto la hace ideal para sistemas de alarma modernos y de bajo consumo.

Entre sus características sobresalientes se encuentran:

• Habilitación Lógica Directa: Puede ser disparada por una salida lógica CMOS sin la necesidad de un relé, lo que simplifica la interfaz con microcontroladores u otros circuitos digitales.
• Bajo Consumo en Reposo: En la condición de espera, su consumo es extremadamente bajo (inferior a 1mA), lo que la hace perfecta para sistemas alimentados por batería o para uso automotor, prolongando la vida útil de la fuente de energía.
• Potencia y Rendimiento: Capaz de entregar entre 10 y 20W de potencia de audio, con corrientes de accionamiento plenas de 2A a 4A, utilizando un FET de potencia (IRF640 o equivalente). Al igual que el modelo anterior, el FET requiere un buen disipador de calor.
• Osciladores Flexibles: Emplea el circuito integrado 4093B (CI1) con dos de sus compuertas como osciladores (uno de modulación y otro de audio) y las otras dos como buffers y amplificadores digitales.
• Ajustes Independientes: Ofrece control separado para la modulación (P1, P2) y el tono (P3), permitiendo al usuario personalizar el sonido para una mayor efectividad.
• Tensión de Alimentación: Opera con tensiones de 6V a 12V.

Características y Rendimiento de las Sirenas Electrónicas

La eficacia de un sistema de alarma a menudo se mide por la capacidad de su sirena para alertar y disuadir. Las sirenas electrónicas modernas ofrecen un rendimiento superior en comparación con sus predecesoras mecánicas, gracias a la precisión y flexibilidad de los circuitos integrados y los componentes de potencia.

Una sirena potente puede alcanzar volúmenes superiores a los 100 dB, un nivel comparable al ruido de un tren en movimiento a máxima velocidad, lo que garantiza que el aviso no pase desapercibido. La posibilidad de ajustar el tono y la modulación permite adaptar el sonido a diferentes entornos o preferencias, haciendo que la alerta sea aún más efectiva y distintiva.

Tabla Comparativa de Sirenas Electrónicas

Como se puede observar, ambos diseños buscan maximizar la potencia sonora, pero la sirena con habilitación lógica destaca por su eficiencia energética en reposo y su integración simplificada con sistemas digitales, haciendo una diferencia clave en la duración de la batería y la complejidad del diseño general de la alarma.

Integración y Aplicaciones en Sistemas de Seguridad

Los circuitos de sirena son componentes versátiles que se integran en una amplia gama de sistemas de seguridad. Su función no se limita solo a emitir un sonido, sino a ser el punto final de una cadena de detección y procesamiento de señales.

• Sistemas de Alarma con Detector de Intrusos: En alarmas infrarrojas o con sensores magnéticos (reed-switches), el circuito de sirena se activa cuando se interrumpe un haz de luz o se abre una puerta/ventana. La unidad central de la alarma procesa la señal del sensor y envía el pulso de activación a la sirena.
• Sistemas de Pánico: En situaciones de emergencia, los dispositivos portátiles o botones de pánico pueden enviar una señal (a menudo vía red eléctrica o inalámbrica) que dispara la alarma. La sirena actúa como el aviso inmediato para los ocupantes o la vecindad.
• Alarmas para Vehículos (ej. Motos): Un sensor de movimiento (como una ampolla de mercurio) detecta el intento de mover el vehículo y activa la sirena de alta potencia, disuadiendo al ladrón y alertando a los propietarios.
• Simuladores de Presencia: En sistemas más avanzados, las sirenas pueden ser parte de un simulador de presencia, activándose junto con luces o grabaciones de audio para crear la ilusión de que el lugar está ocupado.
• Sistemas Inteligentes de Seguridad: En el concepto de "Casa Inteligente", las sirenas se interconectan con una red de dispositivos, donde un microcontrolador puede tomar decisiones pre-programadas en función de los datos de los sensores, activando la sirena bajo condiciones específicas.

La capacidad de las sirenas para ser activadas por diversos tipos de sensores y su adaptabilidad a diferentes entornos las convierte en un elemento indispensable en la protección de bienes y personas.

Consideraciones para el Montaje y Puesta a Punto

El montaje de un circuito de sirena, como cualquier proyecto electrónico, requiere atención al detalle y el uso de buenas prácticas. La correcta selección de componentes y una calibración adecuada son clave para asegurar el funcionamiento óptimo y la longevidad del dispositivo.

• Selección de Componentes: Asegúrese de utilizar los valores exactos de resistores y capacitores especificados. Para los circuitos integrados, se recomienda el uso de zócalos DIL (Dual In-Line) para facilitar su montaje y reemplazo si fuera necesario.
• Disipación de Calor: Los transistores de potencia (FET o Darlington) son los componentes que más calor disipan. Es absolutamente crucial que sean montados con un disipador de calor de tamaño adecuado para evitar su daño por sobrecalentamiento, especialmente si la sirena operará a alta potencia o por periodos prolongados.
• Parlante: Elija un parlante que no solo tenga la impedancia correcta (generalmente 4 u 8 ohmios) sino también una capacidad de potencia (watts) que supere la salida máxima del circuito. Un parlante de bajo rendimiento podría quemarse o distorsionar el sonido.
• Puesta a Punto y Ajustes: La calibración es vital para obtener el sonido deseado. Los trimpots (P1, P2, P3, etc.) permiten ajustar el tono, la modulación y, en algunos casos, la velocidad de intermitencia. Este proceso a menudo es iterativo:
1. Alimente el circuito con la tensión correcta y una fuente capaz de suministrar la corriente necesaria.
2. Conecte el punto de habilitación para activar la sirena.
3. Ajuste lentamente los trimpots, escuchando el sonido y buscando la configuración que produzca la mayor intensidad o el tono más efectivo. Puede ser necesario realizar ajustes finos para compensar las tolerancias de los componentes.
• Caja de Montaje: Para proteger el circuito de la humedad, el polvo y posibles daños físicos, se debe montar en una caja adecuada. Asegúrese de que el parlante tenga una salida de sonido sin obstrucciones.

Preguntas Frecuentes (FAQ) sobre Circuitos de Sirena

Aquí respondemos algunas de las dudas más comunes sobre los circuitos de sirena y su funcionamiento:

¿Qué hace que una sirena sea "potente"?

La potencia de una sirena electrónica se determina principalmente por la capacidad de su etapa de amplificación de salida (el transistor de potencia, como un FET de potencia o Darlington) para entregar corriente al transductor acústico, y por la eficiencia y tamaño del parlante utilizado. Un diseño de oscilador eficiente también contribuye a un sonido más claro y audible.

¿Se puede cambiar el tipo de sonido de una sirena?

Sí, la mayoría de los circuitos de sirena electrónicos permiten ajustar el tono (frecuencia fundamental del sonido) y la modulación (variación de la frecuencia o amplitud a lo largo del tiempo). Esto se logra variando los valores de los resistores y capacitores asociados a los osciladores, a menudo a través de trimpots o potenciómetros.

¿Qué tipo de parlante debo usar con una sirena?

Para obtener un alto rendimiento, se recomienda un parlante con una potencia nominal superior a la salida del circuito (por ejemplo, 10W o más) y una impedancia adecuada (comúnmente 4 u 8 ohmios). Los parlantes con conos de mylar son a menudo preferidos por su durabilidad en condiciones ambientales adversas.

¿Cómo se alimenta un circuito de sirena?

Los circuitos de sirena se alimentan con corriente continua (CC), generalmente entre 6V y 12V, provenientes de baterías (pilas, baterías de automóvil/moto) o fuentes de alimentación reguladas. Es importante que la fuente pueda suministrar la corriente necesaria cuando la sirena está activa (que puede ser de varios amperios).

¿Es complicado construir una sirena electrónica?

El nivel de complejidad varía según el diseño. Los proyectos presentados aquí son adecuados para entusiastas de la electrónica con conocimientos básicos de componentes y técnicas de soldadura. Requieren paciencia para el montaje y la puesta a punto, especialmente en los ajustes finos.

¿Qué significa "habilitación lógica" en un circuito de sirena?

La habilitación lógica se refiere a la capacidad de activar o desactivar la sirena directamente mediante una señal digital de bajo voltaje (un 'alto' o 'bajo' lógico, típicamente de 0V a 5V o 12V). Esto permite que la sirena sea controlada directamente por otros circuitos integrados (como los CMOS o microcontroladores) sin la necesidad de relés mecánicos, lo que simplifica el diseño y reduce el consumo de energía en reposo.

En conclusión, el circuito de sirena es mucho más que un simple generador de ruido; es una pieza de ingeniería precisa y adaptable que juega un papel vital en la seguridad moderna. Su diseño permite la creación de alertas sonoras potentes y personalizables, esenciales para la disuasión y la rápida respuesta ante cualquier amenaza. La continua evolución de la electrónica promete sirenas aún más eficientes, compactas e integradas, consolidando su posición como un elemento irremplazable en la protección de nuestros espacios y nuestra tranquilidad.
