La Varilla de Policía: Usos y Tipos Variados

El término 'varilla' evoca una imagen simple de un objeto alargado y cilíndrico, pero su aplicación y significado varían drásticamente según el contexto. Desde el preciso entorno de un laboratorio químico hasta la rigurosa disciplina de un campo de entrenamiento militar, e incluso en la vanguardia de la fabricación de semiconductores, las varillas desempeñan roles cruciales, cada una con características y propósitos muy específicos. Este artículo explorará la diversidad de estas herramientas, desglosando sus funciones y la tecnología que las respalda.

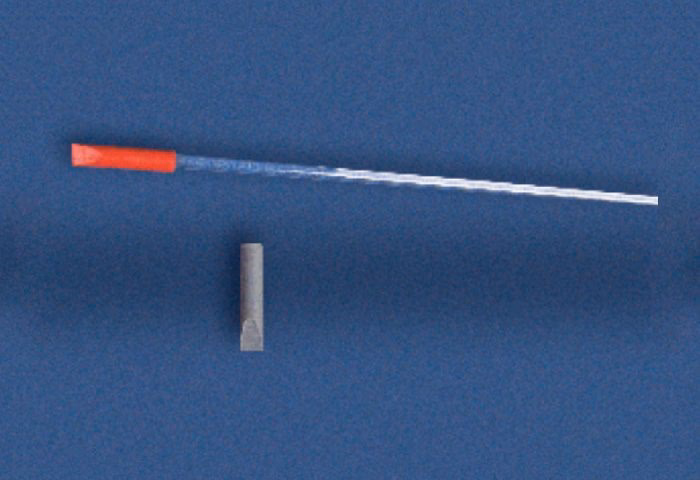

¿Qué es la Varilla de Policía (de Laboratorio)?

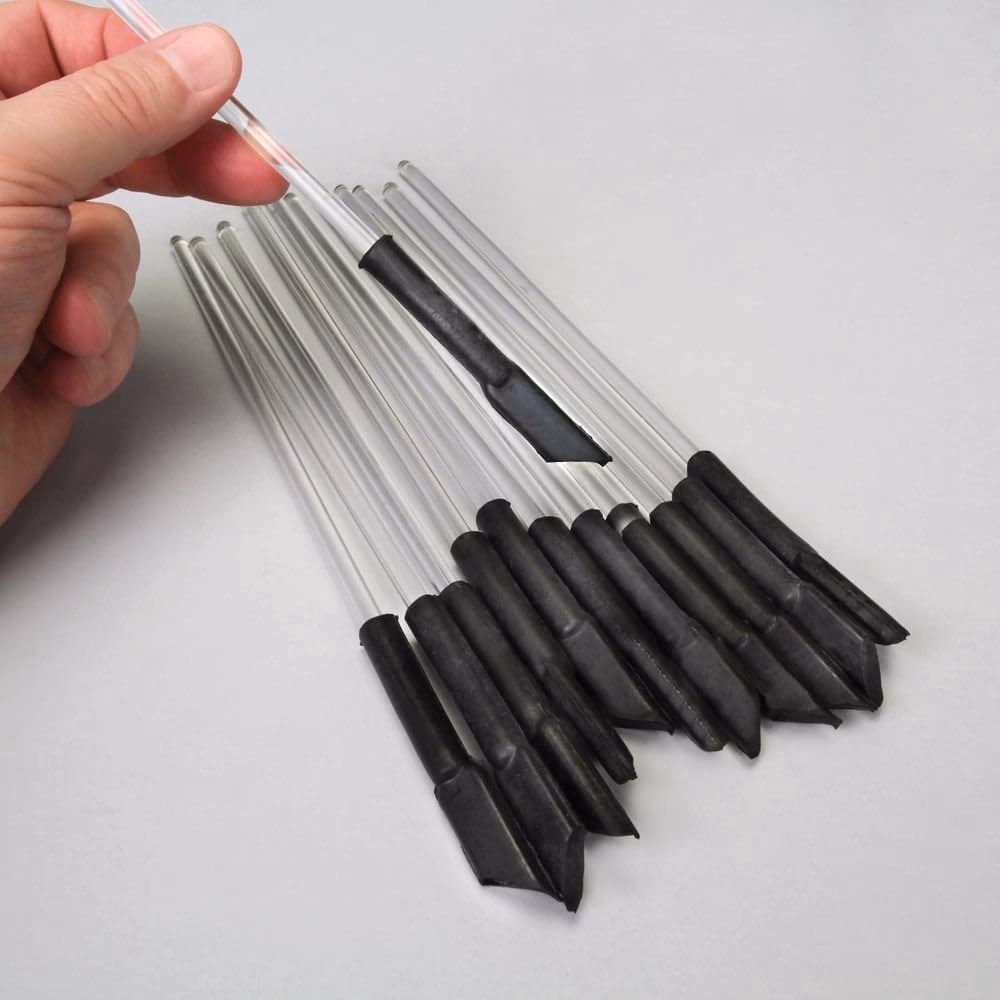

En el ámbito de la química y la biología, la varilla de policía es una herramienta de laboratorio fundamental, a menudo subestimada por su aparente simplicidad. También conocida comúnmente como varilla de agitación o agitador de vidrio, su nombre 'de policía' se deriva de su función de 'limpiar' o 'desprender' residuos. Es una pieza cilíndrica y maciza, generalmente fabricada de cristal o vidrio, aunque también puede encontrarse en hierro macizo para aplicaciones específicas.

Sus dimensiones típicas varían: suelen tener entre 5 y 7 milímetros de diámetro y longitudes que van desde los 20 hasta los 50 centímetros. Su diseño es similar al de una pajilla para bebidas, pero con un grosor ligeramente mayor y siendo completamente sólida. La varilla de policía se utiliza principalmente para revolver solutos en un disolvente, ya sea en un matraz o un vaso de precipitados, con el objetivo de favorecer la disolución de sustancias. Es especialmente útil para líquidos y sólidos de baja densidad.

Usos Específicos en el Laboratorio

Más allá de la simple agitación, la varilla de policía tiene funciones críticas en procesos de laboratorio. Durante la filtración, se emplea para dirigir el líquido que se está filtrando hacia la zona más gruesa del papel de filtro, optimizando así la eficiencia del proceso y evitando derrames. Además, una de sus aplicaciones más distintivas y la que le da su nombre coloquial, es la de desprender las partículas de precipitado que han quedado adheridas a las paredes del recipiente una vez finalizado el proceso de filtración. Esto asegura una recuperación completa del precipitado.

Otro uso importante es la introducción segura de sustancias químicas líquidas altamente reactivas. Al hacer que el líquido escurra por la varilla en lugar de verterlo directamente, se controla el flujo y se minimiza el riesgo de salpicaduras o reacciones violentas, previniendo accidentes en el laboratorio.

La Varilla de Seguridad: Un Elemento Crucial en Armas

En un contexto completamente diferente, el término 'varilla de seguridad' se refiere a un accesorio específico utilizado en el manejo de armas de fuego. A diferencia de su homóloga de laboratorio, esta varilla tiene una función preventiva y de seguridad vital en entornos de entrenamiento o manipulación de armas reales.

Por ejemplo, existe la Varilla de Seguridad Fab del calibre 5.56mm, diseñada específicamente para pistolas de ese calibre. Su propósito es ser introducida dentro del cañón del arma, impidiendo que esta pueda ser cargada y disparada accidentalmente. Esto convierte el arma en inoperable para fines de disparo, lo que es esencial para garantizar la seguridad durante ejercicios de entrenamiento con armamento real o durante su almacenamiento y transporte. Estas varillas son un componente crucial en la prevención de accidentes y el cumplimiento de protocolos de seguridad en el uso de armas de fuego, y a menudo son fabricadas por empresas especializadas en equipamiento táctico, como las mencionadas varillas de seguridad Shoke.

Varilla de Polisilicio: El Corazón de la Electrónica Moderna

Adentrándonos en el mundo de la alta tecnología, la varilla de polisilicio es un elemento fundamental en la industria de los semiconductores. El silicio ha sido, y seguirá siendo, el material dominante en esta industria, impulsando la era de la integración a gran escala (ULSI) y los sistemas en chip (SOC). La calidad y las propiedades de los materiales utilizados en los dispositivos electrónicos son cada vez más críticas para su rendimiento.

Históricamente, el germanio (Ge) fue un material microconductor, pero su banda prohibida estrecha limitaba su operación a bajas temperaturas y no proporcionaba una capa de pasivación estable. El silicio, con su banda prohibida más amplia (1.12 eV) y su capacidad para formar dióxido de silicio (SiO2) estable, ofrece una protección superior al dispositivo subyacente. Además, el silicio es atóxico y su materia prima, la sílice (SiO2), es abundante en la corteza terrestre, lo que lo hace mucho más económico que el germanio. Todas estas ventajas han llevado a que el silicio casi reemplace por completo al germanio en la fabricación de dispositivos electrónicos.

Del Polisilicio al Lingote Monocristalino: Un Proceso Complejo

La transformación de la materia prima, la sílice (SiO2), en silicio utilizable para la electrónica es un proceso de múltiples etapas que exige una pureza extrema y un control preciso. El silicio debe ser excepcionalmente puro, ya que incluso cantidades minúsculas de impurezas pueden afectar drásticamente sus características electrónicas y, por ende, el rendimiento del dispositivo. Además de la pureza, se buscan cristales de gran diámetro para maximizar el rendimiento de chips por oblea.

Materiales de Partida y Purificación

1. Silicio de Grado Metalúrgico (MG-Si): El primer paso es la fusión y reducción de sílice. Esto se logra mezclando sílice y carbono (carbón, coque o astillas de madera) y calentando la mezcla a altas temperaturas (1500-2000°C) en un horno de arco de electrodo sumergido. La reacción carbotérmica produce silicio fundido (SiO2 + 2C → Si + 2CO), resultando en MG-Si con una pureza del 98-99%.
2. Silicio Policristalino (SG-Si): El siguiente paso es purificar el MG-Si a un nivel apto para semiconductores. Esto se logra haciendo reaccionar el MG-Si en polvo con HCl anhidro en un reactor de lecho fluidizado para formar compuestos de clorosilano. El triclorosilano (SiHCl3) es el más común debido a sus múltiples ventajas: facilidad de formación a bajas temperaturas (200-400°C), estado líquido a temperatura ambiente (permite purificación por destilación), facilidad de manipulación y almacenamiento, y reducción a polisilicio a temperaturas más bajas (1000-1200°C) y velocidades más rápidas que otros silanos.

La hidrocloración de silicio convierte el MG-Si en SiHCl3, eliminando impurezas como Fe, Al y B. Luego, el triclorosilano de alta pureza se destila fraccionadamente, logrando una concentración de impurezas eléctricamente activas de menos de 1 ppba. Finalmente, se vaporiza y se introduce en un reactor de deposición con varillas delgadas de silicio (soportadas por electrodos de grafito). Sobre estas varillas precalentadas a 400°C, el triclorosilano se descompone en silicio de alta pureza, formando las varillas de polisilicio de 150-200 mm de diámetro en un proceso que puede durar de 200 a 300 horas a 1100°C. Este método es conocido como el Método Siemens.

Existe también el Proceso de Monosilano, que, aunque energéticamente más eficiente y capaz de producir polisilicio más puro, ha sido menos utilizado históricamente debido a problemas económicos y de procesamiento. Sin embargo, con avances recientes, ha ganado atención por su capacidad para lograr un contenido de boro muy bajo (0.01-0.02 ppba) y reducir la contaminación por metales.

Métodos de Crecimiento de Cristales de Silicio

Una vez obtenidas las varillas de polisilicio, el siguiente paso crítico es convertirlas en monocristales de silicio, que son la base de las obleas semiconductoras. Dos técnicas principales dominan esta producción:

El Método de Zona Flotante (FZ)

El método FZ se originó de la fusión por zonas, una técnica de refinamiento de aleaciones binarias. Su ventaja clave para el silicio es que permite la cristalización sin necesidad de contacto con el material del crisol, lo que es esencial para obtener la pureza semiconductora requerida. En este proceso, una zona fundida se pasa a través de una varilla de polisilicio para convertirla en un lingote de un solo cristal.

El proceso comienza con la siembra, donde la punta de la varilla de polisilicio se fusiona con un cristal semilla de la orientación deseada. Luego, se forma un cuello delgado (de 2-3 mm de diámetro y 10-20 mm de largo) en un proceso llamado 'necking' o Técnica Dash. Este paso es crucial para eliminar las dislocaciones introducidas por el choque térmico durante la siembra, asegurando cristales libres de defectos. Después, el cuerpo principal del cristal crece hasta el diámetro objetivo, con el diámetro y la forma de la zona fundida controlados por la potencia de la bobina y la velocidad de desplazamiento, a menudo mediante sensores infrarrojos.

Para el dopaje, se suele soplar un gas dopante (fosfina para tipo n, diborano para tipo p) sobre la zona fundida. Una técnica avanzada es el Dopaje por Transmutación de Neutrones (NTD), que irradia el cristal de silicio con neutrones para transmutar el silicio en fósforo, logrando una distribución de dopantes más homogénea. Los cristales FZ se caracterizan por su alta pureza (bajas concentraciones de oxígeno, menos de 10^16 átomos/cm^3) y alta resistividad (10 a 200 Ω·cm), lo que los hace ideales para dispositivos de potencia. Sin embargo, son mecánicamente más débiles y vulnerables al estrés térmico durante la fabricación, lo que ha llevado a intentar doparlos con oxígeno o nitrógeno para mejorar su resistencia.

El Método Czochralski (CZ)

El método CZ, aunque lleva el nombre de J. Czochralski, fue desarrollado y aplicado al crecimiento de monocristales por Teal y Little en la década de 1950. Es el método más utilizado, produciendo aproximadamente el 95% de todo el silicio monocristalino. A diferencia del FZ, el método CZ utiliza un crisol de cuarzo para contener el silicio fundido.

El proceso estándar de CZ implica:

1. Fusión de trozos o granos de polisilicio en un crisol de cuarzo a temperaturas superiores a 1420°C en un gas inerte (generalmente argón).
2. Inmersión de un cristal semilla con la orientación deseada en la masa fundida, seguido de una ligera retirada para formar el cuello (también utilizando la Técnica Dash para eliminar dislocaciones).
3. Crecimiento gradual de la parte cónica y el hombro, aumentando el diámetro hasta el objetivo.
4. Crecimiento de la parte cilíndrica del cuerpo con diámetro constante, controlando la velocidad de tracción y la temperatura de la masa fundida.
5. Finalmente, se reduce gradualmente el diámetro para formar un cono final y minimizar el choque térmico al separar el cristal de la masa fundida.

Debido al contacto con el crisol de cuarzo, los cristales CZ incorporan concentraciones elevadas de impurezas de oxígeno (alrededor de 10^18 átomos/cm^3) y carbono (de las materias primas o piezas de grafito en el equipo). Aunque el oxígeno puede afectar las propiedades del cristal, también confiere una mayor resistencia mecánica al silicio CZ en comparación con el FZ, lo que lo hace preferido para la fabricación de circuitos integrados que implican múltiples pasos de procesamiento térmico.

Impurezas y Homogeneidad en el Silicio CZ

Las propiedades de los semiconductores son extremadamente sensibles a las impurezas. Durante la cristalización, el fenómeno de segregación hace que la concentración de impurezas en la fase sólida difiera de la de la fase líquida. El coeficiente de segregación efectivo (k_eff) describe esta relación. Dado que k_eff para la mayoría de las impurezas es menor que 1, estas son rechazadas por el sólido en crecimiento, acumulándose en la masa fundida y causando una variación longitudinal en la concentración de dopantes a lo largo del lingote. Esto resulta en inhomogeneidades macroscópicas en la resistividad.

Además, las fluctuaciones de temperatura y las rotaciones del cristal durante el crecimiento pueden causar inhomogeneidades microscópicas conocidas como estriaciones, que son variaciones cíclicas en la concentración de dopantes y defectos. Estas estriaciones pueden observarse como patrones anulares en las obleas, afectando la uniformidad del dispositivo.

Innovaciones en el Crecimiento de Cristales de Silicio

Para superar los desafíos de homogeneidad y rendimiento en el silicio CZ convencional, se han desarrollado varios métodos avanzados:

• Czochralski con Campo Magnético Aplicado (MCZ): La aplicación de un campo magnético inhibe la convección térmica en la masa fundida, reduciendo las fluctuaciones de temperatura y las estriaciones. Esto permite producir cristales CZ con bajas concentraciones de oxígeno y alta homogeneidad, incluso en rangos de resistividad más altos, acercándose a la calidad del silicio FZ pero con las ventajas de producción del CZ.
• Método Czochralski Continuo (CCZ): Este método busca reducir costos y mejorar la estabilidad del crecimiento. En lugar de un proceso por lotes, se alimenta polisilicio continuamente al crisol a medida que el cristal crece, manteniendo el volumen de la masa fundida constante. Esto crea condiciones de flujo térmico y de masa fundida más estables, resultando en una mayor homogeneidad del cristal. Los gránulos de polisilicio son particularmente ventajosos para este método.
• Método de Crecimiento Sin Cuello: La tradicional Técnica Dash requiere un cuello delgado (3-5 mm) para eliminar dislocaciones. Sin embargo, para los lingotes de silicio de gran diámetro (más de 300 mm y 300 kg), este cuello delgado no puede soportar el peso. Se han desarrollado semillas de gran diámetro (>10 mm) fuertemente dopadas con boro (>10^19 átomos/cm^3) que permiten el crecimiento de cristales libres de dislocaciones sin la necesidad de un cuello delgado. El boro actúa como un endurecedor, previniendo la formación de dislocaciones.

Preguntas Frecuentes sobre las Varillas

¿Cuál es la función principal de una varilla de policía en un laboratorio?
Su función principal es agitar mezclas para favorecer la disolución de solutos, dirigir líquidos durante la filtración y desprender partículas adheridas a las paredes de los recipientes.

¿Por qué se llama 'varilla de policía'?
El nombre se debe a su capacidad de 'limpiar' o 'desprender' partículas de precipitado que quedan pegadas a las paredes de los recipientes después de la filtración.

¿Para qué se utiliza una varilla de seguridad en el contexto militar o de armas?
Se introduce en el cañón de un arma para impedir que pueda ser cargada y disparada, garantizando la seguridad durante entrenamientos o manipulación de armamento real.

¿Qué es el polisilicio y por qué es tan importante para la electrónica?
El polisilicio es silicio de alta pureza en forma policristalina, que sirve como material de partida para crear los lingotes de silicio monocristalino utilizados en la fabricación de chips semiconductores. Es crucial por su pureza y propiedades eléctricas.

¿Cuál es la diferencia principal entre el método FZ y el método CZ para crecer cristales de silicio?
El método FZ no utiliza un crisol, lo que resulta en una mayor pureza de oxígeno, mientras que el método CZ sí usa un crisol de cuarzo, lo que introduce más oxígeno, pero a cambio, el cristal es mecánicamente más fuerte.

¿Qué son las 'estriaciones' en un cristal de silicio y cómo se forman?
Las estriaciones son inhomogeneidades microscópicas en la composición del cristal, causadas por fluctuaciones de temperatura cerca de la interfaz cristal-fusión y por la segregación de impurezas durante el crecimiento. Afectan la uniformidad de las obleas.

¿Cómo se limpia una varilla de vidrio de laboratorio?
Se deben limpiar regularmente con detergentes suaves y agua templada después de cada uso, evitando limpiadores abrasivos que puedan dañar el vidrio.

Conclusión

Desde la simpleza y versatilidad de la varilla de policía en un laboratorio, pasando por la vital función de seguridad en el armamento, hasta la complejidad de las varillas de polisilicio que son la base de nuestra tecnología moderna, estos objetos cilíndricos demuestran cómo un diseño básico puede adaptarse y evolucionar para satisfacer las demandas más exigentes de diversas industrias. La precisión en su fabricación y la especificidad de sus usos resaltan su importancia, a menudo invisible, en los pilares de la ciencia, la seguridad y la tecnología.
